Plancher chauffant hydraulique : les points de vigilance matériel pour une installation conforme à la RE2020

Le plancher chauffant hydraulique (PCH) s'impose aujourd'hui comme une solution de référence dans les bâtiments neufs soumis à la RE2020, notamment en association avec une pompe à chaleur basse température. Son efficacité repose sur une émission rayonnante à faible température de départ, ce qui limite les pertes et optimise le coefficient de performance de la PAC. Mais cette efficacité est directement tributaire de la qualité du matériel sélectionné et de sa cohérence d'ensemble.

Cet article s'adresse aux installateurs qualifiés. Il couvre le choix des tubes, du collecteur, de la régulation et de la chape, en identifiant les critères techniques à maîtriser avant tout démarrage de chantier. Il ne constitue pas un guide d'installation pas à pas : la mise en œuvre d'un PCH engage la responsabilité de l'installateur et doit respecter les règles de l'art définies par le DTU 65.14 et la réglementation en vigueur.

Tubes : PER ou multicouche, quel choix pour un PCH hydraulique ?

Le tube est l'élément central du plancher chauffant. Deux familles dominent le marché professionnel :

• Le tube PER (polyéthylène réticulé) : souple, résistant à la chaleur, disponible en grandes longueurs. Il est largement utilisé en PCH grâce à sa facilité de pose en serpentin ou en escargot. Vérifiez qu'il répond aux exigences de la norme applicable aux tubes de plancher chauffant (mentions sur la gaine ou la documentation fabricant).
• Le tube multicouche (PE-AL-PE ou PER-AL-PER) : intègre une âme aluminium qui lui confère une rigidité partielle et une faible dilatation linéaire. Il conserve sa forme après cintrage, ce qui facilite le maintien de l'espacement régulier des boucles. Sa barrière anti-oxygène limite les risques de corrosion sur les composants métalliques du circuit.

Le diamètre couramment utilisé en PCH est le 16 mm (16×2 ou 16×2,2 selon les fabricants), avec des longueurs de boucle généralement plafonnées à une valeur recommandée par le fabricant pour maîtriser les pertes de charge. Le 20 mm peut être retenu pour des pièces plus grandes ou des longueurs de circuit étendues. Consultez systématiquement les préconisations du fabricant et le dimensionnement hydraulique du projet.

Quel que soit le matériau choisi, le tube doit être certifié pour une utilisation en plancher chauffant, avec une température et une pression de service compatibles avec les conditions réelles d'exploitation. Ne substituez pas un tube destiné à d'autres usages.

Collecteur : le coeur de la distribution hydraulique

Le collecteur répartit le fluide caloporteur entre les différentes boucles de la dalle et assure l'équilibrage hydraulique de l'installation. C'est un point de contrôle majeur lors de la mise en service.

Critères de choix

• Nombre de départs : il doit correspondre exactement au nombre de boucles prévues dans le plan de calepinage. Prévoir une position supplémentaire obturée est admis, mais sous-dimensionner est à proscrire.
• Débitmètres intégrés : indispensables pour l'équilibrage circuit par circuit. Certains modèles intègrent aussi des vannes de réglage sur le retour.
• Corps et raccordements : laiton ou acier inoxydable selon les exigences du projet. La compatibilité avec les tubes utilisés (raccords à compression, à sertir ou à visser) doit être vérifiée avant commande.
• Purgeurs et vannes de vidange : leur présence facilite la mise en eau et les opérations de maintenance.
• Coffret de collecteur : un logement encastrable ou en saillie protège le collecteur et centralise les câblages de la régulation zone par zone.

L'équilibrage du collecteur est une étape réglementaire à ne pas négliger : un déséquilibre entre boucles génère des zones froides, une surconsommation et un confort dégradé. Référez-vous au DTU 65.14 et aux règles de l'art en vigueur pour les tolérances admissibles.

Compatibilité avec une PAC basse température

La RE2020 favorise les systèmes à faible température de départ. Une pompe à chaleur air/eau ou géothermique fonctionne d'autant mieux que la température de départ est basse — typiquement entre 30 °C et 45 °C pour un PCH, selon la configuration et le dimensionnement du projet.

Cette contrainte impose plusieurs vérifications matériel :

• La résistance thermique du revêtement de sol (voir section suivante) doit être compatible avec une émission à basse température.
• Le thermostat de sécurité est obligatoire pour protéger le plancher d'une surchauffe accidentelle. Il coupe l'alimentation du circuit si la température du fluide dépasse le seuil réglementé.
• La régulation doit être dimensionnée pour piloter des températures de départ variables selon les apports solaires et les conditions extérieures (loi d'eau ou régulation par sonde d'ambiance).

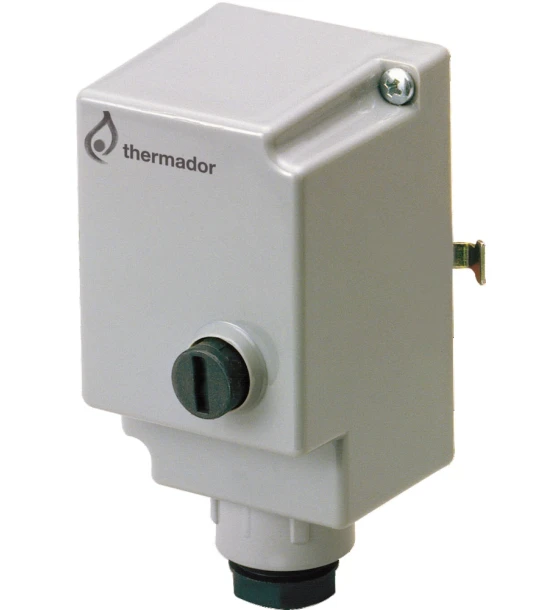

L'aquastat applique à réarmement manuel Thermador (Réf. CCL 230189) disponible chez CCL est prévu pour cet usage. Son intégration dans le circuit est à réaliser conformément aux instructions du fabricant et aux exigences du DTU 65.14.

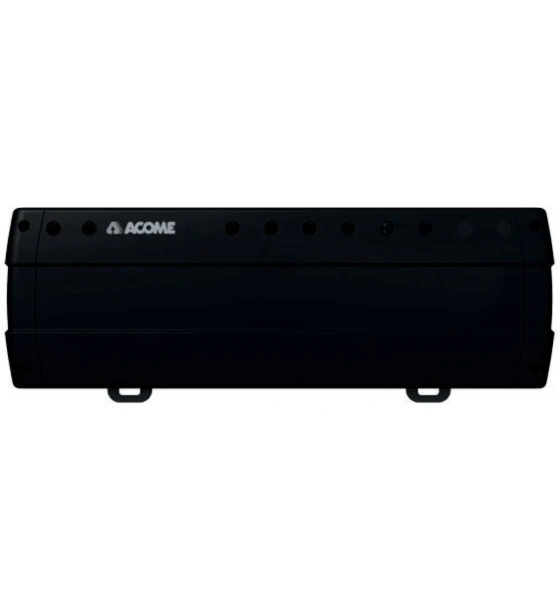

Pour le pilotage zone par zone, la régulation plancher chauffant ACOME disponible dans notre gamme plancher chauffant permet d'adapter la chauffe à chaque espace selon ses besoins réels. Consultez la documentation technique du fabricant pour les schémas de câblage et les compatibilités avec les vannes de zone.

Revêtement de sol : résistance thermique et compatibilité

Le revêtement de sol est souvent le parent pauvre du choix matériel, pourtant il conditionne directement le rendement de l'installation. La résistance thermique totale admissible au-dessus de la chape est encadrée par les règles de l'art : au-delà d'un certain seuil (exprimé en m²·K/W), l'émission thermique chute significativement et le plancher peut être amené à monter en température pour compenser, ce qui nuit à la durée de vie des matériaux et au confort.

Revêtements compatibles avec un PCH

• Carrelage, grès cérame, pierre naturelle : excellente conductivité thermique, idéaux pour un PCH. Vérifiez que la colle et le joint sont compatibles avec les variations de température.
• Parquet contrecollé ou massif stabilisé : certains produits sont explicitement labelisés « compatibles plancher chauffant ». Exigez la fiche technique du fabricant avec la résistance thermique déclarée.
• Revêtements souples (LVT, vinyle, liège) : à sélectionner avec soin. Vérifiez la résistance thermique et la température maximale admissible déclarées par le fabricant.
• Moquette : usage déconseillé en règle générale sur PCH en raison de la résistance thermique élevée. À valider au cas par cas avec le fabricant du revêtement.

Transmettez toujours au maître d'ouvrage une fiche récapitulative des revêtements compatibles avec l'installation réalisée. Un revêtement inadapté posé ultérieurement peut remettre en cause le bon fonctionnement du système sans que l'installateur en soit informé.

Chape et isolation : les points de contrôle avant coulage

La chape est l'élément structural qui enrobe les tubes et constitue le plancher chauffant à proprement parler. Ses caractéristiques influencent l'inertie thermique et la durée de montée en température.

Chape fluide ou chape traditionnelle ?

• La chape fluide (anhydrite ou ciment) : épaisseur réduite, mise en œuvre rapide, bonne conductivité. Elle exige un temps de séchage à respecter scrupuleusement avant la mise en chauffe progressive.
• La chape traditionnelle : plus massive, elle nécessite une attention particulière à la gestion des joints de fractionnement pour limiter la fissuration liée aux variations thermiques.

Aujourd'hui, l'armature par treillis métallique a largement laissé place à des panneaux isolants spécifiques, dont la résistance thermique varie selon le projet et les caractéristiques de l'isolation du plancher. Ces isolants jouent à la fois un rôle de support pour la fixation des tubes et un rôle thermique fondamental : ils orientent le flux de chaleur vers le haut, limitant les déperditions vers le bas. Le choix de l'isolant — nature, épaisseur, résistance thermique — doit être déterminé au stade du dimensionnement, en cohérence avec l'ensemble de la solution constructive.

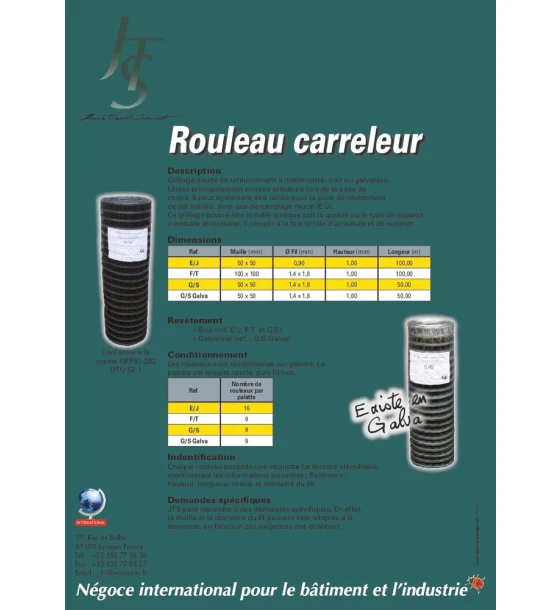

Pour les situations où une armature reste nécessaire, notre gamme plancher béton propose des solutions adaptées.

Avant coulage, vérifiez également :

• La fixation régulière des tubes sur les agrafes ou les panneaux isolants (pas d'agrafage excessif susceptible d'écraser le tube).
• La présence et le bon positionnement des joints de fractionnement aux seuils de portes et pour chaque zone de régulation distincte.
• L'épreuve hydraulique du circuit avant coulage de la chape, conformément aux règles de l'art.
• Le maintien en pression pendant toute la durée du coulage et du séchage initial.

Retrouvez l'ensemble des accessoires nécessaires dans notre gamme complète plancher chauffant.

Entretien du plancher chauffant hydraulique

Un plancher chauffant hydraulique bien installé est un système robuste, mais il nécessite un suivi régulier pour conserver ses performances dans la durée. Un entretien tous les quatre ans environ est recommandé : il permet de vérifier l'état du circuit, la qualité du fluide caloporteur, l'absence de dépôts ou d'embouage, et le bon fonctionnement des organes de régulation et de sécurité.

L'embouage — accumulation de boues et d'oxydes dans le circuit — est l'un des principaux facteurs de dégradation des performances d'un PCH. Il peut provoquer des déséquilibres entre boucles, des bruits de circulation et une usure prématurée des équipements. Un traitement préventif ou curatif adapté permet de maintenir le circuit dans un état optimal.

La gamme Sentinel, disponible chez CCL, propose des produits spécifiquement formulés pour l'entretien des circuits de chauffage hydraulique : inhibiteurs de corrosion, désembouants, nettoyants de circuit. Consultez la documentation de chaque produit pour sélectionner le traitement adapté à votre configuration (nature des matériaux du circuit, qualité de l'eau locale, historique de l'installation).

Synthèse : grille de contrôle matériel avant démarrage

Conclusion

Un plancher chauffant hydraulique performant et durable commence par un matériel rigoureusement sélectionné et cohérent de bout en bout. La compatibilité entre le tube, le collecteur, la régulation et le revêtement de sol n'est pas une option : c'est la condition d'un système qui fonctionnera comme prévu pendant des décennies.

Avant tout démarrage, rapprochez-vous de votre interlocuteur CCL pour vérifier la cohérence de votre sélection de produits avec le dimensionnement du projet. La mise en œuvre reste soumise aux règles définies par le DTU 65.14 et à la réglementation en vigueur, que l'installateur qualifié est seul à même d'appliquer et d'engager sous sa responsabilité.
